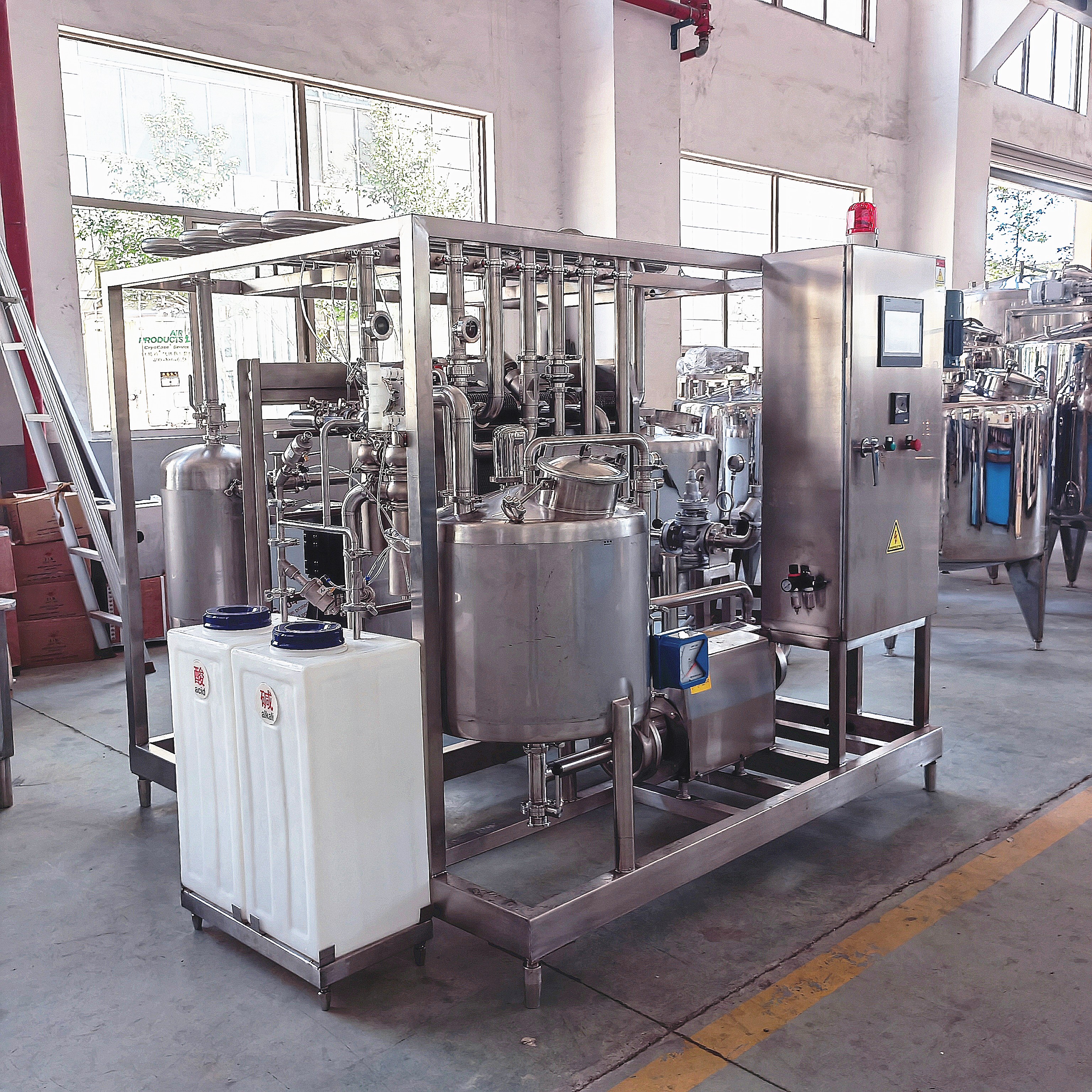

Bagaimanakah Peralatan Pempasteuran HTST Meningkatkan Daya Penghasilan?

Pengurus fasiliti sentiasa mengimbangi permintaan untuk volum pemprosesan cecair yang lebih tinggi berbanding piawaian keselamatan mikrob yang ketat. Meningkatkan pengeluaran mendedahkan batasan teruk pemprosesan kelompok tradisional. Memanas, menahan dan menyejukkan tong statik yang besar menggunakan sejumlah besar tenaga dan memerlukan masa henti yang berlebihan untuk pembersihan manual. Pemindahan tong terbuka memperkenalkan risiko pencemaran yang ketara sambil menuntut ruang lantai yang luas yang mendikit kapasiti kemudahan. Untuk menyelesaikan kesesakan operasi ini, pemproses beralih kepada sistem aliran berterusan. Menaik taraf kepada moden peralatan pempasteuran HTST mengalihkan tumpuan daripada pemprosesan terma asas kepada daya pemprosesan yang direkayasa. Teknologi ini mengubah operasi statik kepada aliran tanpa gangguan, memberikan cecair sedia untuk pembungkusan hiliran segera. Anda akan mempelajari dengan tepat cara sistem ini beroperasi, mekanik di sebalik kecekapannya, dan langkah-langkah yang diperlukan untuk melaksanakannya dengan berkesan di lantai loji.

• Keunggulan Aliran Berterusan: Sistem HTST menghapuskan masa peralihan kelompok, membolehkan kadar pemprosesan tanpa gangguan selalunya melebihi 5,000 liter sejam.
• Penjanaan Semula Terma: Pempaster plat bersepadu boleh memulihkan sehingga 95% tenaga pemanasan dan penyejukan, secara drastik menurunkan kos setiap liter pada volum yang tinggi.
• Keselamatan & Pematuhan Automatik: Teknologi pengalihan aliran terbina dalam memastikan pematuhan peraturan tanpa memerlukan pemberhentian manual, melindungi kedua-dua pemprosesan dan keselamatan produk.
• Jejak Dioptimumkan: Pengeluaran volum tinggi dicapai dalam sebahagian kecil daripada ruang fizikal yang diperlukan oleh sistem tong batch berkapasiti setara, menggunakan reka bentuk gelung tertutup yang meminimumkan pencemaran.

Mekanik Throughput: Pemprosesan Kelompok lwn. Aliran Berterusan

Pembingkaian Masalah (Kriteria Kejayaan)

Menilai daya pengeluaran pengeluaran memerlukan mewujudkan metrik garis dasar yang jelas di tingkat loji. Pengendali kemudahan mesti mengukur liter sebenar sejam yang diproses semasa syif aktif, tidak termasuk fasa persediaan dan sanitasi. Tenaga yang digunakan setiap kitaran menentukan kecekapan haba operasi dan secara langsung memberi kesan kepada beban utiliti. Masa pemprosesan aktif mesti ditimbang dengan masa henti mandatori untuk pembersihan, penukaran produk dan penyelenggaraan. Akhir sekali, tahap inventori Work-In-Progress (WIP) menunjukkan jumlah produk mentah yang terbiar di dalam tangki simpanan menunggu rawatan haba. Daya pemprosesan yang tinggi memerlukan memaksimumkan masa pemprosesan aktif sambil meminimumkan sisa tenaga dan inventori terbiar.

Untuk menilai kesesakan semasa dengan tepat, jurutera loji menjejaki penunjuk prestasi khusus ini:

1. Jumlah isipadu cecair mentah yang diproses setiap syif lapan jam.
2. BTU atau kilowatt yang digunakan setiap seribu liter produk siap.
3. Jumlah minit yang dibelanjakan untuk pembersihan manual dan penukaran tong.
4. Rakaman persegi yang diduduki oleh peralatan pemprosesan haba dan tangki penahan.

Mengatasi Batch Bottleneck

Pemprosesan kelompok bergantung pada pemanasan, penahanan dan penyejukan sejumlah besar cecair di dalam tong statik berjaket. Kaedah ini membentangkan kelemahan matematik dan operasi yang teruk. Memanaskan tong 2,000 liter dari 4°C kepada suhu pempasteuran 63°C mengambil masa yang agak lama, selalunya melebihi 45 minit bergantung pada kapasiti dandang. Memegang cecair pada suhu itu memanjangkan kitaran selama 30 minit lagi. Menyejukkan volum yang sama kembali ke 4°C memerlukan pengambilan tenaga yang besar daripada sistem penyejukan dan menambah 45 hingga 60 minit lagi kepada kitaran.

Di antara kitaran haba ini, pengendali mesti mengosongkan tong secara manual, membilasnya, menggunakan bahan kimia pembersih, menyental pengaduk dan membersihkan permukaan dalaman. Peralihan berintensif buruh ini mewujudkan jam henti yang tidak produktif. Tambahan pula, pemindahan tong terbuka mendedahkan produk kepada patogen bawaan udara dan bahan cemar alam sekitar. Risiko pencemaran yang wujud ini memaksa kemudahan untuk melaksanakan pemeriksaan kualiti yang berlebihan dan sapuan mikrobiologi yang kerap, seterusnya memperlahankan jadual pengeluaran.

Analisis Kehilangan Masa Pemprosesan Kelompok

Fasa Proses	Masa Diperlukan (2,000L Vat)	Kesan Operasi
Isi Masa	15 minit	Peralatan haba terbiar
Fasa Pemanasan	45 minit	Permintaan wap puncak yang tinggi
Fasa Pegangan	30 minit	Penjanaan pemprosesan sifar
Fasa Penyejukan	60 minit	Permintaan penyejuk puncak yang tinggi
Kosong dan Pemindahan	20 minit	Pendedahan kepada bahan cemar bawaan udara
Cuci Manual	45 minit	Penghentian sepenuhnya pengeluaran

Paradigma Aliran Berterusan

Sistem Jangka Pendek Suhu Tinggi mengalihkan pengeluaran sepenuhnya kepada aliran tertutup dan berterusan. Cecair mentah memasuki tangki imbangan dan segera ditarik ke dalam sistem pada kadar yang sama seperti produk siap keluar dari bahagian penyejukan. Bendalir bergerak melalui zon pemanasan, penahanan dan penyejukan yang berbeza tanpa pernah berhenti atau berkumpul dalam bekas statik. Ini menghapuskan sifat mula-henti kitaran kelompok.

Cecair pasteur muncul pada suhu sasaran yang betul dan terus ke mangkuk pengisi atau tangki pegangan steril. Barisan pemprosesan berjalan secara berterusan selama berjam-jam tanpa memecahkan kitaran pengeluaran, meningkatkan pengeluaran harian secara drastik. Paradigma aliran berterusan ini membolehkan kemudahan memenuhi permintaan runcit volum tinggi tanpa mengembangkan jejak fizikalnya atau menambah anjakan tambahan pada jadual pengeluaran.

Komponen Teras Memacu Kecekapan Kelantangan Tinggi

Peranan Pempasteur Pinggan

Teras pemprosesan haba berterusan bergantung pada Pempasteur Pinggan. Komponen ini terdiri daripada plat penukar haba keluli tahan karat yang dimampatkan rapat, beralun yang digantung pada bar pembawa. Kejuruteraan di sebalik plat ini menentukan kelajuan dan kecekapan pemindahan haba. Sistem ini menggunakan mekanisme aliran lawan arus. Produk mentah mengalir merentasi satu sisi plat dalam arah ke atas. Media pemanasan atau penyejukan mengalir dalam arah ke bawah bertentangan tepat pada bahagian belakang plat yang sama.

Corak beralun, sering dicop dalam sudut chevron tertentu, memaksimumkan luas permukaan dan memaksa cecair ke dalam keadaan aliran bergelora. Turbulensi menghalang cecair daripada membentuk lapisan sempadan penebat yang statik terhadap permukaan logam. Plat high-theta menghasilkan pergolakan yang agresif untuk pemindahan haba yang cepat, manakala plat low-theta mengurangkan penurunan tekanan untuk cecair yang lebih pekat. Pergolakan kejuruteraan ini mempercepatkan pemindahan haba, secara drastik mengurangkan masa yang diperlukan untuk mencapai suhu pempasteuran sasaran berbanding arus perolakan perlahan di dalam tong batch.

Injap Lencongan Aliran Automatik (FDV)

Mengekalkan daya pemprosesan yang tinggi memerlukan mencegah kejadian pencemaran seluruh sistem. Injap Lencongan Aliran bertindak sebagai mekanisme selamat gagal utama dalam mana-mana sistem berterusan. Penderia suhu, khususnya probe Safety Thermal Limit Recorder (STLR), sentiasa memantau cecair yang keluar dari tiub pegangan. Jika sistem mengesan produk yang jatuh walaupun sebahagian kecil daripada tahap di bawah had undang-undang, FDV tercetus serta-merta melalui penggerak pneumatik.

Injap secara automatik mengarahkan cecair yang tidak dipasteur kembali ke tangki baki produk mentah. Ini menghalang sebarang cecair yang tidak selamat daripada sampai ke bahagian penjanaan semula, bahagian penyejukan atau barisan pembungkusan hiliran. Lencongan berlaku tanpa memerlukan penutupan pengeluaran yang lengkap atau campur tangan manual. Setelah dandang terperangkap dan suhu pulih ke titik tetapan yang sah, injap beralih ke hadapan, meneruskan aliran ke hadapan biasa. Automasi ini melindungi keseluruhan pengeluaran harian sambil menjamin keselamatan produk mutlak.

Memegang Tiub dan Pam Masa

Halaju bendalir yang tepat memastikan pematuhan peraturan dan kadar pembunuhan mikrob yang konsisten. Pam pemasaan anjakan positif memacu cecair melalui sistem. Tidak seperti pam emparan, yang boleh mengalami gelinciran bendalir di bawah tekanan belakang yang tinggi, model anjakan positif (seperti lobus putar atau pam gear) menolak isipadu cecair tetap dengan setiap putaran. Mereka memastikan kadar aliran yang tepat dan boleh disahkan tanpa mengira rintangan tekanan yang dihasilkan oleh pek plat.

Cecair kemudian memasuki tiub pegangan. Jurutera secara matematik mengukur tiub keluli tahan karat ini berdasarkan output volumetrik maksimum pam pemasaan. Panjang dan diameter menjamin masa pegangan yang diperlukan tepat pada halaju aliran maksimum. Sebagai contoh, aplikasi tenusu standard memerlukan penahanan ketat selama 15 saat pada 72°C. Gabungan pam pemasaan tertutup dan tiub pegangan yang diukur dengan tepat menjamin masa pendedahan ini tanpa memperlahankan aliran berterusan.

Menilai Kecekapan Operasi dan Nisbah Kos-ke-Volume

Penjimatan Tenaga melalui Penjanaan Semula Terma

Meningkatkan jumlah pemprosesan cecair memerlukan kawalan ketat ke atas penggunaan utiliti. Sistem berterusan moden menggunakan kitaran pemanasan dan penyejukan penjanaan semula yang secara drastik memotong beban dandang dan penyejuk. Produk panas, dipasteur sepenuhnya keluar dari tiub pegangan dan memasuki bahagian penjanaan semula pek plat. Ia mengalir melepasi produk mentah sejuk masuk, hanya dipisahkan oleh plat keluli tahan karat tebal 0.5mm.

Cecair panas memanaskan cecair mentah terlebih dahulu. Pada masa yang sama, cecair mentah menyejukkan terlebih dahulu cecair panas. Pertukaran haba arus balas ini memulihkan sehingga 95% tenaga haba yang telah dimasukkan ke dalam sistem. Jika susu mentah masuk pada 4°C dan perlu mencapai 72°C, bahagian penjanaan semula mungkin memanaskannya kepada 68°C hanya menggunakan haba daripada susu yang keluar. Dandang loji hanya perlu menyediakan 4°C terakhir pelarasan suhu. Begitu juga, penyejuk hanya perlu menyejukkan susu yang keluar dari 8°C ke 4°C. Pemulihan tenaga secara besar-besaran ini secara langsung meningkatkan margin operasi apabila menjalankan anjakan pemprosesan tinggi.

Pengurangan Beban Utiliti melalui Penjanaan Semula

Jenis Sistem	Beban Dandang (Pemanasan)	Beban Penyejuk (Penyejukan)	Pemulihan Tenaga
Vat Kumpulan Standard	100% daripada permintaan haba	100% daripada permintaan haba	0%
HTST (Tiada Regen)	100% daripada permintaan haba	100% daripada permintaan haba	0%
HTST (80% Regen)	20% daripada permintaan haba	20% daripada permintaan haba	80%
HTST (95% Regen)	5% daripada permintaan haba	5% daripada permintaan haba	95%

Pengoptimuman Jejak dalam Kemudahan Pemprosesan

Ruang fizikal secara langsung mengehadkan kapasiti pengeluaran di lantai loji. Penukar haba plat berkapasiti tinggi menduduki sebahagian kecil daripada rakaman persegi yang diperlukan oleh beberapa tong batch. Vat memerlukan pelepasan mendatar yang luas untuk operasi, akses penyelenggaraan dan pembersihan manual. Tong 2,000 liter mengambil ruang lantai yang besar, dan mencapai 10,000 liter sejam akan memerlukan bateri besar kapal ini.

Sistem plat disusun secara menegak, memampatkan ratusan meter persegi luas permukaan pemindahan haba ke dalam rangka keluli padat. Menggantikan tong dengan peralatan aliran berterusan segera membebaskan ruang lantai kemudahan. Pengurus loji menggunakan kawasan pulih ini untuk menyepadukan jentera pembungkusan tambahan, memasang karton automatik atau menambah barisan pemprosesan sekunder. Mengoptimumkan jejak fizikal membolehkan kemudahan menggandakan atau menggandakan keluarannya tanpa menuangkan konkrit baharu atau membina pengembangan kemudahan.

Integrasi Pembersihan Di Tempat (CIP).

Masa henti sanitasi memusnahkan daya pengeluaran. Pembersihan manual memerlukan pengendali untuk membuka paip, memanjat ke dalam tong dengan berus dan memeriksa permukaan secara visual. Sistem Pembersihan Di Tempat Automatik (CIP) antara muka terus dengan peralatan HTST untuk menghapuskan kerja manual ini. Sistem CIP mengepam air, soda kaustik dan asid nitrik melalui laluan gelung tertutup yang sama seperti produk.

Untuk mencapai sanitasi yang betul, pam CIP memacu larutan kimia pada halaju 1.5 hingga 2.0 meter sesaat. Aliran bergelora yang dijana oleh plat beralun memastikan tindakan menyental mekanikal yang menyeluruh, menanggalkan protein terbakar dan skala mineral. CIP automatik mengurangkan masa pemulihan sanitasi antara produk yang berbeza dari jam ke minit. Pembersihan yang lebih pantas dan boleh disahkan secara langsung meningkatkan waktu pengeluaran aktif, membolehkan kemudahan memproses lebih banyak volum setiap hari.

Pematuhan, Keselamatan dan Kualiti Produk pada Skala

Memenuhi Piawaian PMO dan FDA pada Kelajuan Tinggi

Badan kawal selia seperti FDA dan Ordinan Susu Pasteur (PMO) menguatkuasakan standard pemprosesan yang ketat untuk melindungi kesihatan awam. Pengeluaran halaju tinggi mesti membuktikan pematuhan untuk setiap titisan cecair yang melalui sistem. Ini memerlukan pengelogan data berterusan yang boleh disahkan. moden Peralatan Pempasteuran HTST mengautomasikan pelaporan ini melalui perakam carta digital dan PLC.

Perakam ini menjejaki suhu dan kadar aliran kedua demi saat, mencipta rekod undang-undang yang tidak boleh diubah bagi larian pengeluaran. Pengawal selia negeri secara fizikal menggunakan pengedap wayar pada pam pemasaan untuk mengelakkan pengendali daripada peningkatan kelajuan yang tidak dibenarkan yang akan memendekkan masa penahanan. Injap lencongan aliran automatik menjamin bahawa tiada cecair yang kurang diproses akan masuk ke pengisi. Mengautomasikan protokol keselamatan ini menghalang pemberhentian pengeluaran berkaitan pematuhan, menghapuskan ralat manusia dalam pengelogan suhu dan memudahkan audit kawal selia.

Tindakan Mikrob Sasaran dan Meminimumkan Degradasi Terma

Pemprosesan volum tinggi sering memaksa pertukaran antara keselamatan mikrob dan kualiti produk. Pemanasan berpanjangan dalam tong batch merendahkan profil rasa yang halus, memusnahkan vitamin sensitif haba dan mengubah warna cecair melalui tindak balas pemerangan Maillard. Aspek "masa singkat" pempasteuran kilat menyelesaikan masalah ini sepenuhnya.

Aplikasi seperti susu, tenusu dan jus kelikatan rendah mendapat manfaat yang besar daripada kitaran haba yang pantas. Sistem ini menaikkan suhu hanya cukup lama untuk mencapai masa pengurangan perpuluhan yang diperlukan (nilai D) untuk membunuh patogen berbahaya seperti Coxiella burnetii dan mikrob kerosakan yang perlahan. Cecair kemudian menyejuk serta-merta dalam bahagian penjanaan semula dan penyejukan. Tindakan mikrob yang disasarkan ini mengekalkan rasa semula jadi, rasa mulut dan integriti pemakanan produk. Pengekalan kualiti yang lebih baik memanjangkan jangka hayat dalam rantaian sejuk runcit dan akhirnya mengurangkan sisa produk yang mahal.

Realiti Pelaksanaan dan Risiko Penggunaan

Keperluan Infrastruktur dan Utiliti

Mengguna pakai teknologi aliran berterusan memerlukan infrastruktur kemudahan khusus. Peralatan ini sangat bergantung pada utiliti loji luaran untuk berfungsi. Pengurus fasiliti mesti menjalankan audit utiliti yang teliti sebelum pemasangan. Dandang loji mesti menyediakan tekanan wap yang mencukupi (biasanya 3 hingga 5 bar) atau kapasiti air panas untuk bahagian pemanasan akhir. Sistem penyejukan mesti membekalkan air sejuk atau propilena glikol yang mencukupi (biasanya pada 1°C hingga 2°C) untuk peringkat penyejukan akhir.

Kemudahan ini memerlukan titisan elektrik tiga fasa khusus untuk menggerakkan pam pemasaan, pam penggalak emparan dan panel kawalan. Tambahan pula, injap pneumatik automatik memerlukan bekalan khusus udara termampat bersih dan kering yang memenuhi piawaian ISO 8573-1. Kegagalan untuk menaik taraf utiliti ini akan menyekat peralatan baharu serta-merta, menyebabkan penurunan suhu dan pengalihan aliran berterusan.

Saiz Sistem yang Tepat untuk Kapasiti Semasa dan Masa Depan

Memilih saiz sistem yang betul menentukan kejayaan operasi jangka panjang. Saiz kecil peralatan mewujudkan kesesakan pengeluaran serta-merta, memaksa sistem untuk berjalan secara berterusan hanya untuk memenuhi permintaan harian semasa, tidak meninggalkan ruang untuk penyelenggaraan atau CIP. Sebaliknya, saiz sistem yang terlalu besar membawa kepada ketidakcekapan operasi yang teruk.

Unit bersaiz besar memproses volum harian terlalu cepat, menyebabkan pengeluaran pengeluaran yang singkat. Produk buangan jangka pendek semasa fasa permulaan air-ke-produk dan fasa penutupan produk-ke-air. Mereka juga memaksa kemudahan menjalankan kitaran CIP yang berlebihan untuk kumpulan yang sangat kecil, pembaziran air, tenaga haba dan bahan kimia yang mahal. Operator mesti mengira volum harian mereka, membahagikan mengikut jam syif sasaran, dan menambah margin 20% yang realistik untuk pertumbuhan masa hadapan bagi menentukan kadar aliran berterusan yang optimum.

Latihan Operator dan Permintaan Penyelenggaraan

Peningkatan kepada pemprosesan automatik mengubah keperluan tenaga kerja daripada buruh manual kepada pengawasan teknikal. Operator mesti belajar menavigasi panel kawalan HMI digital, mentafsir data penderia, mengakui penggera dan menyelesaikan masalah injap pneumatik. Tuntutan penyelenggaraan juga beralih daripada menyental tong kepada kerja mekanikal ketepatan.

Juruteknik mesti melakukan penyelenggaraan pencegahan yang ketat pada penukar haba. Gasket getah (biasanya EPDM atau NBR) yang menutup plat merosot dari semasa ke semasa disebabkan oleh pendedahan kimia dan kitaran haba, memerlukan penggantian berjadual. Pek plat mesti diketatkan kepada ukuran yang ditentukan pengilang tertentu (dimensi A). Terlalu mengetatkan menghancurkan plat, manakala kurang mengetatkan menyebabkan kebocoran. Injap lencongan aliran memerlukan penentukuran suis mikro rutin untuk memastikan masa tindak balas yang cepat. Mengabaikan tuntutan penyelenggaraan ini membawa kepada masa henti yang tidak dirancang dan potensi pencemaran silang antara saluran mentah dan dipasteur.

Kesimpulan

• Audit keluaran stim dandang semasa anda dan tonase penyejuk untuk memastikan ia dapat menyokong beban puncak sistem aliran berterusan.
• Kira volum pemprosesan harian tepat anda dan bahagikan dengan waktu syif aktif anda untuk menentukan kadar aliran tepat yang diperlukan untuk peralatan baharu anda.
• Jadualkan rundingan teknikal dengan jurutera peralatan untuk memilih sudut korugasi plat yang betul berdasarkan kelikatan produk anda.
• Wujudkan jadual penyelenggaraan pencegahan yang menjejaki jangka hayat gasket, penentukuran suis mikro injap dan dimensi mengetatkan pek plat.

Soalan Lazim

S: Apakah kadar aliran standard untuk peralatan pempasteuran HTST?

J: Kadar aliran standard biasanya berkisar antara 1,000 hingga lebih 50,000 liter sejam. Kapasiti yang tepat bergantung sepenuhnya pada saiz fizikal penukar haba plat, bilangan plat yang dipasang, dan saiz pam pemasaan anjakan positif yang memacu cecair.

S: Bagaimanakah pempastur pinggan menjimatkan tenaga semasa proses?

J: Ia menggunakan bahagian penjanaan semula haba. Cecair panas dan dipasteur yang keluar mengalir melepasi cecair mentah sejuk yang masuk, dipisahkan oleh plat keluli tahan karat nipis. Aliran arus balas ini memindahkan haba daripada cecair panas ke cecair sejuk, memulihkan sehingga 95% tenaga haba yang diperlukan untuk proses tersebut.

S: Apakah yang berlaku jika suhu menurun semasa pempasteuran berterusan?

J: Sistem ini bergantung pada Injap Lencongan Aliran automatik (FDV). Jika penderia mengesan suhu jatuh di bawah had yang sah, FDV akan mencetuskan serta-merta. Ia mengarahkan produk yang kurang diproses kembali ke tangki baki mentah, memastikan sifar cecair tidak dipasteur sampai ke garisan pengisi.

S: Berapa banyak ruang yang diperlukan oleh sistem HTST berbanding tong batch?

J: Sistem HTST memerlukan ruang lantai yang jauh lebih sedikit. Penukar haba plat menggunakan reka bentuk menegak dan padat yang memampatkan kawasan permukaan yang besar menjadi tapak kecil. Mencapai daya pemprosesan yang sama dengan pemprosesan kelompok memerlukan berbilang tong besar, memakan ruang lantai yang jauh lebih mendatar.

S: Bolehkah peralatan HTST mengendalikan cecair berkelikatan tinggi?

J: Konfigurasi plat standard bergelut dengan cecair yang sangat likat atau produk yang mengandungi zarah besar. Cecair pekat menghasilkan tekanan belakang yang berlebihan dan pemanasan yang tidak sekata. Untuk aplikasi kelikatan tinggi, pemproses harus menilai penukar haba permukaan tergores atau tiub dan bukannya plat beralun standard.

S: Apakah garis masa ROI biasa untuk menaik taraf kepada sistem HTST berterusan?

J: Kemudahan umumnya melihat pulangan pelaburan dalam tempoh 12 hingga 36 bulan. Tempoh bayaran balik yang pantas ini didorong oleh penjimatan tenaga besar-besaran daripada penjanaan semula haba, pengurangan teruk dalam buruh manual, dan keupayaan untuk memproses volum harian yang jauh lebih tinggi.
